内螺纹及丝锥的公差,微量润滑加工内螺纹时对公差是否有影响

1. 内螺纹公差

首先要区别内螺纹公差以及丝锥公差这两个不同的概念。其次是公差带的位置（最小公差所在位置）和公差带的范围（公差最大，最小值范围）。

常用的内螺纹公差带位置可分为H和G两类，H表示公差下限在零线上，即最小公差等于螺纹的公称中径。而G级则表示公差下限在零线上方。

公制螺纹公差带范围为1-9级。常用内螺纹中径公差带范围为第6级。数字越小，表明公差带范围越窄，螺纹精度也越高。如4H公差的螺纹精度就要高于6H螺纹。对于美标螺纹，如UNC，UNF等，其公差级别为1B，2B和3B。数字越小精度也越高。

2. 丝锥公差及应用

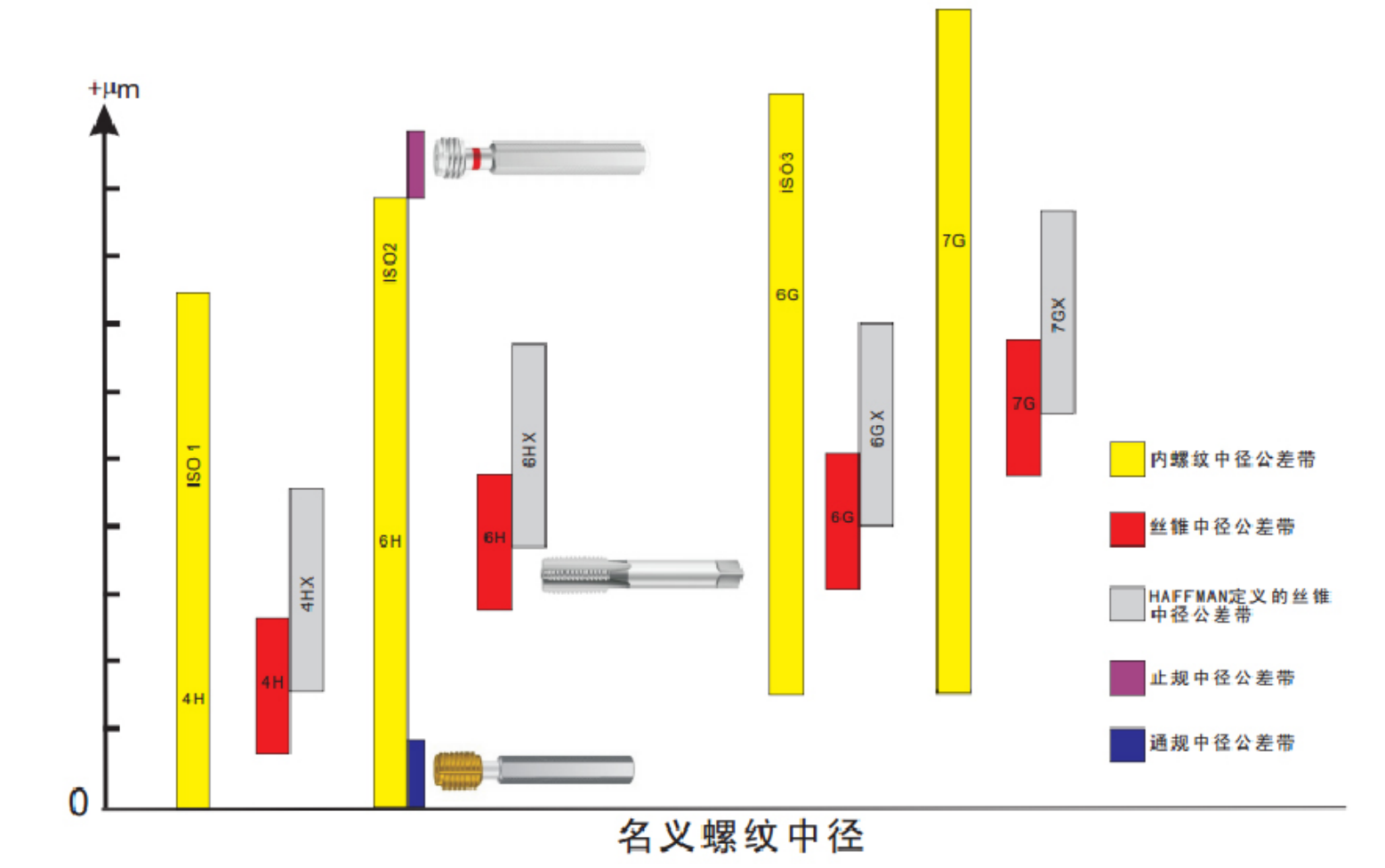

常用丝锥的中径公差有不同的表达方式，如GB/T968（国际）用H1，H2，H3；DIN（德标）用4H，6H，6G；而ISO（国际标准）用ISO1，ISO2，ISO3来表示。这三者都是一一对应关系。丝锥公差的代号，如6H，6G，虽然与内螺纹一致，但其公差带位置及范围与螺纹完全不一样。丝锥公差带的位置在相应的螺纹公差带的下1/3处，这主要是考虑为了避免加工时产生误切。考虑到丝锥的磨损及加工中误切的风险，丝锥的公差带范围也要比内螺纹的小得多（约为螺纹公差带的0.3-0.5）（见上图）。

3. 丝锥公差的选择

通常选择丝锥的公差级别应与被加工零件的内螺纹公差级别保持一致，如同为6H或2B等。但是，由于丝锥的公差范围要比螺母螺纹的小得多，故一般一个丝锥公差范围级别可以用来加工2－3个公差级别的螺纹。具体如下：

注意： OSG丝锥的公差级别比较细化，从OH1至OH6一共7个级别。

4. 丝锥的特殊公差X及+0.1

在某些特殊加工时，如灰口铸铁，铸铝和硬材料等耐磨性良好的材料，以及韧性大
